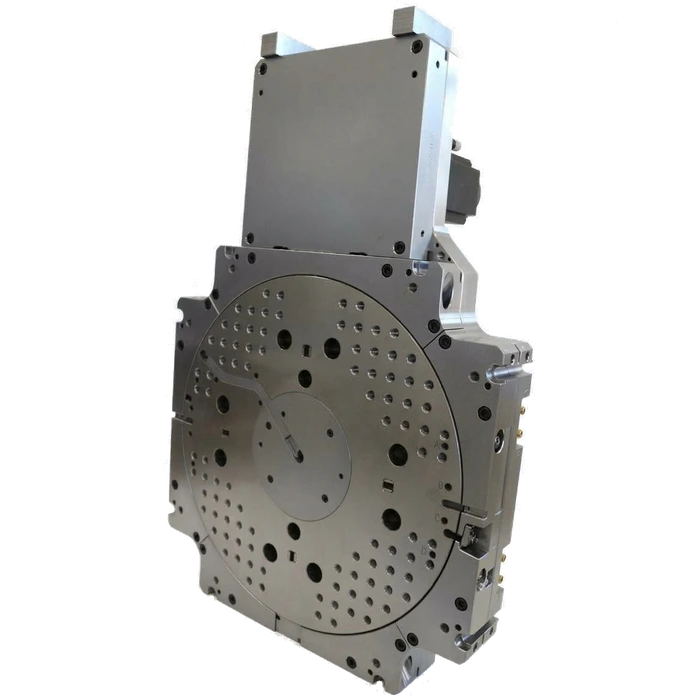

WEBER Dreheinheiten
NONNENMANN hat Anfang Oktober 2026 das Geschäftsfeld der WEBER-Dreheinheiten für Mehrkomponententechnik übernommen. Die seit mehreren Jahrzehnten am Markt bekannten Dreheinheiten der Marke Weber werden fortan von NONNENMANN made in Germany weiterentwickelt, produziert und vertrieben.
Die Drehsysteme eröffnen viele Möglichkeiten, um Mehrkomponenten-Werkzeuge effizient zu automatisieren und eine höhere Prozesssicherheit und Bauteilqualität zu erhalten.
Mehrkomponenten-Werkzeuge effizient automatisieren
WEBER-Drehsysteme eröffnen Ihnen alle Möglichkeiten Ihre Mehrkomponenten-Werkzeuge effizient zu automatisieren. Die robusten und wartungsfreundlichen Drehsysteme besitzen ein erprobtes Dichtungs- und Lagerungskonzept. Die Montage und Demontage ist ergonomisch und einfach gestaltet.
Abstützung des Werkzeuggewichtes
über am Umfang angeordnete Kurvenrollen
über am Umfang angeordnete Kurvenrollen
Rundlaufgenauigkeit
mind. 0,05 mm
mind. 0,05 mm
Achsversatz
max. 0,1 mm
max. 0,1 mm
Abkippen
max. 0,05 mm
max. 0,05 mm
Getrennte Temperierkreisläufe,
Je nach Größe 2, 3, 4 oder 5, zusätzliche Medienkreisläufe auf Anfrage
Je nach Größe 2, 3, 4 oder 5, zusätzliche Medienkreisläufe auf Anfrage
Medientemperaturen
in Standardausführung 80°C, optional 160°C
in Standardausführung 80°C, optional 160°C
Mediendrücke
bis max. 150 bar
bis max. 150 bar
Optional Umbausatz
auf System „Indexplatte“ und umgekehrt mit sehr kurzen Umrüstzeiten
auf System „Indexplatte“ und umgekehrt mit sehr kurzen Umrüstzeiten
Varianten
Hydraulische Drehsysteme
Serie D
Merkmale
Drehbewegung über Hydromotor
Drehbewegung 180° alternierend (weitere Teilungen 45°, 90° oder 120° im Uhrzeigersinn möglich)
Abfrage der Endstellung über induktive Näherungsschalter
Elektrische Drehsysteme
Serie DE
Merkmale
Drehbewegung über Servomotor
Drehgeschwindigkeit bei 180°-Drehung je nach Größe zwischen 0,6 und 2,0 Sek.
Positionierungsgenauigkeit am Drehtellerdurchmesser +/- 0,02°
Jeder Drehwinkel möglich, im Uhrzeigersinn oder alternierend drehend, Standard 90°, 120° und 180°
