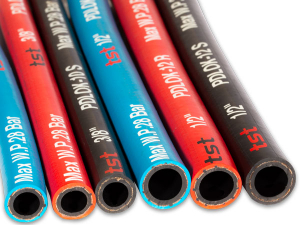

NBR/EPDM SCHLÄUCHE

als Steckschläuche „PushLock“ einsetzbar

EPDM Schläuche

NBR/EPDM Schläuche zur Formtemperierung

  • geeignet für Standard-Schlauchtüllen und PushLock-Schlauchtüllen
  • Knickbeständig und biegbar in Kalt- und Heißwasser
  • Temperaturbeständigkeit NBR-Schlauch bis +90°C
  • Temperaturbeständigkeit EPDM-Schlauch bis +130°C
  • Druck: max. 28 bar
  • Durchmesser: 10 mm (3/8“), 12/13 mm (½“), weitere Größen auf Anfrage
  • Farben: blau, rot, schwarz
  • Oberflächen: rau (matt), glatt (glänzend)

Prinzip „PushLock“

  • schnelle und werkzeuglose Montage
  • Montage ohne weitere Hilfsmittel, Klemmen, Schlauchschellen, etc.
  • höhere Arbeitssicherheit und für enge Platzverhältnisse, da keine abstehenden Konturen
  • PushLock-Schlauchtülle erforderlich

PushLock-Steckschläuche: Montageanleitung.

HTA Schlauch-Montagevorrichtung

Für die einfache Montage von Mono- und Multikupplungen in allen gängigen Profilen auf 10mm/12mm PushLock-Steckschläuche. Artikel-Nr: FL46406.

  • Für europäische, französische und internationale Kupplungsprofile
  • Für Multikupplungen und Schlauchtüllen
  • Bedienung der Schlauchvorrichtung in vier einfachen Schritten. Siehe Bedienungsanleitung.

HTA Schlauchmontagevorrichtung: Flyer.

HTA Schlauchmontagevorrichtung: Bedienungsanleitung.

EDELSTAHLSCHLÄUCHE

Temperierschläuche für den Hochtemperaturbereich

PFA-Well-Flex-Schläuche mit Armatur

PFA-Well-Flex-Schläuche mit Armatur

  • aus PFA, Glasseide und parallel-gewelltem Edelstahldraht
  • Temperaturbeständigkeit:-54°C bis +200°C
  • Biegeradius: 50mm (bei Schlauch WF10)
  • Arbeitsdruck: 65bar (bei Schlauch WF10)
  • Platzdruck: 260bar (bei Schlauch WF10)
  • An beiden Enden Überwurfmuttern mit 3/8″-Anschlussgewinde, wahlweise auch mit 1/2″/3/4″/M12x1,5/M14x1,5/M16x1,5 oder M18x1,5″
  • lieferbar ab 200mm

PFA-Well-Flex-Schläuche mit Armatur und Isolierung

  • wie oben, jedoch mit fest verpresstem Isolierschlauch
  • lieferbar ab 250mm

PFA-Well-Flex-Schläuche - Meterware -

  • zum Selbstverpressen mit den Armaturensätzen DKL/DKR
  • in den Abmessungen WF06/WF08/WF10/WF13/WF16/WF20/WF25

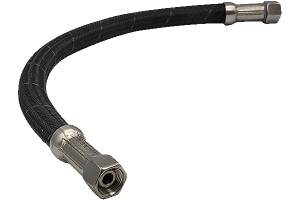

HIF-Schlauch mit Armaturen

HIF-Schläuche mit Armatur und integrierter Isolierung

  • Temperaturbeständigkeit:-54°C bis +180°C
  • Biegeradius: 60mm (bei Schlauch HIF10)
  • Arbeitsdruck: 65bar (bei Schlauch HIF10)
  • An beiden Enden Überwurfmuttern mit 3/8″-Anschlussgewinde, wahlweise auch mit 1/2″/3/4″/M12x1,5/M14x1,5/M16x1,5 oder M18x1,5″
  • lieferbar ab 200mm

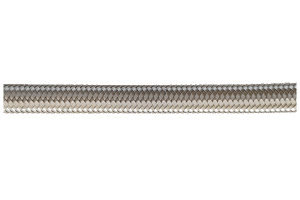

TN1-Schlauch Meterware

TN1-Schläuche - Meterware -

  • zum Selbstverpressen mit den Armaturensätzen DKL/DKR
  • in den Abmessungen TN1-06/TN1-08/TN1-10/TN1-13/TN1-16/TN1-20

Armaturensätze und Fassung aus Edelstahl A2

  • DKL = metrisch , jeweils gerade – 45° – 90°
  • DKR = Inch, jeweils gerade – 45° – 90°

Armaturensätze und Fassung Stahl verzinkt

  • DKL = metrisch , jeweils gerade – 45° – 90°
  • DKR = Inch, jeweils gerade – 45° – 90°

Armaturensätze und Fassung Stahl verzinkt-Nippel Edelstahl

  • DKL = metrisch , jeweils gerade – 45° – 90°
  • DKR = Inch, jeweils gerade – 45° – 90°

Pressmaß Tabelle TN1: TN1.

Pressmaß Tabelle WF: WF.

SCHLAUCHZUBEHÖR

für Arbeits- und Prozesssicherheit

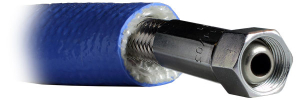

Blauer Isolierschutzschlauch

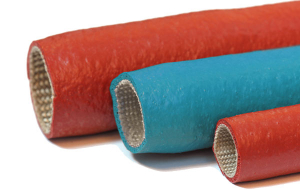

Schlauchisolierung

Isolierschläuche

  • Energieeffizienz durch Verhinderung von Wärmeverlusten
  • Berührungsschutz zur Unfallverhütung durch Verbrennungen
  • fest verpresst mit unseren Well-Flex-Schläuchen
  • als Meterware zum Nachrüsten
  • Glasseide mit Silikonschaumbeschichtung
  • Hohe Isolierung durch geringe Wärmeleitfähigkeit (= 0,15 W/m*K)
  • Temperaturbeständigkeit: -40°C bis +250°C
  • Farben: blau, rot
  • Innen-Durchmesser: 13 / 18 / 22 / 30 / 40 mm

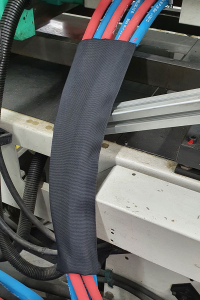

Scheuerschutz

Verschleiß- und Scheuerschutz für Verschlauchungen

  • Zum einfachen Montieren und Nachrüsten
  • Verhindert Abrieb und dient als Kanten-/Berstschutz
  • Teure Ausfallzeiten durch Leckagen vermeiden
  • Geeignet für Schlauchleitungen und Schlauchpakete
  • Werkstoff: hochwertiges Polyestergewebe (Abriebfestigkeit nach ISO 6945 & Berstschutz nach ISO 3457)
  • Temperaturbeständigkeit: -40°C bis +100°C
  • 11 Größen verfügbar Ø 20 – 90 mm
  • Auf Wunschlänge anpassbar
  • Meterweise bestellbar
Shop

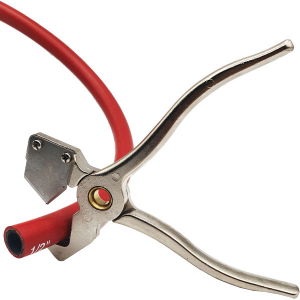

Schlauchabschneider

Schlauchabschneider für Elastomerschläuche

  • Artikelnummer: FL7778
  • Zum einfachen, schnellen und sicheren Abschneiden von Elastomerschläuchen
  • Ideal geeignet für unsere NBR/EPDM Schläuche
  • Rechtwinkelige und gratfreie Schnittkante
  • Verletzungsrisiko wird minimiert
  • Handliche Zange
  • Für Durchmesser bis 28 mm
  • Wechselbare Schneidklinge
  • Ersatzklinge (Art.-Nr.: FL7779)

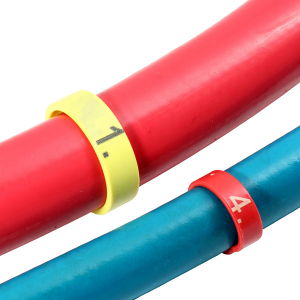

Farbringe

Farbcodierung für Schläuche

„Kleiner Aufwand – Große Wirkung!“ – Wirken Sie präventiv potenziellen Fehlerquellen entgegen und schließen Sie Verwechslungen beim Anschluss der Temperierschläuche aus. Damit erhöhen Sie die Prozesssicherheit in Ihrer Spritzgussproduktion.

  • Farbringe zur Kennzeichnung und Markierung
  • Zum einfachen Aufstecken
  • Variabel im Durchmesser einsetzbar
  • Mit Nummerierung
  • In 9 Farben erhältlich: blau, braun, gelb, grün, orange, rot, schwarz, weiß, violett
  • Temperaturbeständig bis +80°C
  • Passend zu unseren Farbscheiben zur Kupplungsmarkierung

Farbcodierung für Temperierkreisläufe: Farbringe für Schläuche.
