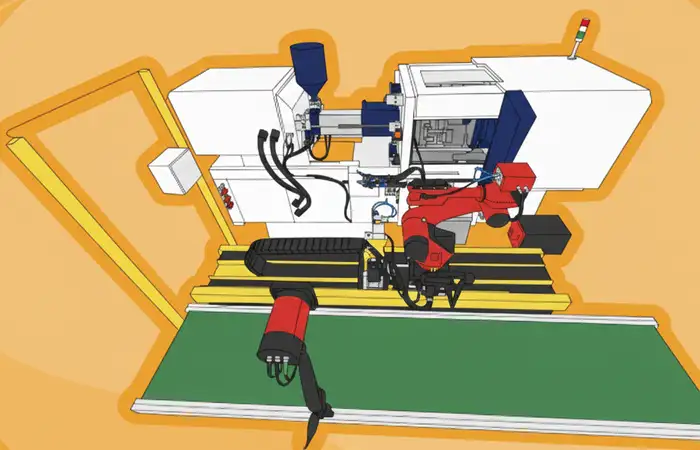

Automation
Alles aus einer Hand: Komponenten, Installation, CE-Abnahme und Schulung.
6-Achs-Industrieroboter, optional mit siebter Achse
Vakuumgreifer und -generator
System zur Vereinzelung von Schüttgut
KI-gestützte optische Teileprüfung
Transportband
Schutzzaun mit Sicherheitssystem
INDUSTRIEROBOTER NoRA
Der Industrieroboter NoRA kann zur Bauteilentnahme, dem Einsetzen von Einlegeteilen, Angussentfernung, Abtransport über ein Transportband oder für die Bauteilprüfung eingesetzt werden und bietet dabei eine Wiederhol- und Positionierungsgenauigkeit von bis zu ±0,03mm.
Geschwindigkeit in gerader Linie
1,5 m/s
1,5 m/s
Max. Temperatur im Einsatzbereich
40°C
40°C
Varianten
3 Roboter für verschiedene Lasten und Reichweiten
3 Roboter für verschiedene Lasten und Reichweiten
Optionales Zubehör
7. Achse, Vakuumgenerator und -greifer
7. Achse, Vakuumgenerator und -greifer
Software
Intuitive grafische Oberfläche zur Programmierung des Roboters
Intuitive grafische Oberfläche zur Programmierung des Roboters
Lieferumfang
6-Achs-Roboter, Schaltschrank, Bedienpanel mit Touchscreen, Software, Kabel
6-Achs-Roboter, Schaltschrank, Bedienpanel mit Touchscreen, Software, Kabel
Varianten
NoRA0940/5
6-Achs-Roboter
Merkmale
Maximale Reichweite
940 mm
940 mm
Maximale Traglast
5 kg
5 kg
Wiederholgenauigkeit
± 0,05 mm
± 0,05 mm
NoRA0700/7
6-Achs-Roboter
Merkmale
Maximale Reichweite
700 mm
700 mm
Maximale Traglast
7 kg
7 kg
Wiederholgenauigkeit
± 0,03 mm
± 0,03 mm
NoRA1500/10
6-Achs-Roboter
Merkmale
Maximale Reichweite
1500 mm
1500 mm
Maximale Traglast
10 kg
10 kg
Wiederholgenauigkeit
± 0,05 mm
± 0,05 mm
ROBOTER ZUBEHÖR
System zur Vereinzelung von Schüttgut
Passend zu den 6-Achs-Robotern bieten wir Vereinzelungslösungen bestehend aus Gestell, Vereinzeler, Vorratsbunker und Kamera an. Es stehen zwei Baugrößen zur Verfügung.
Baugrößen und Eigenschaften
Nutzflächen der beiden Baugrößen betragen 185mm x 185mm bzw. 475mm x 290mm
Geeignet für Bauteilgrößen zwischen 0,5mm bis ca. 100mm
Systemeigenes Durchlicht zur Störungsvermeidung, Auflicht optional erhältlich
Steuerung über Weboberfläche
Schnelle Amortisation
Vereinzelung von bis zu 100 Teilen pro Minute je nach Bauteilgeometrie, Robotersystem und Kameratechnik
Die wartungsarmen Geräte sorgen für hohe Prozesssicherheit
Schnelle Amortisierung durch Wegfall von händischer Vorsortierarbeit
KI-gestützte optische Teileprüfung
Unsere Kamerasysteme übernehmen die Qualitätskontrolle direkt nach dem Spritzgussprozess. Durch die integrierte Bauteilprüfung direkt im Anschluss nach der Werkzeugentformung werden hohe Ausschussquoten und -kosten vermieden, da Prozessfehler frühzeitig erkannt und behoben werden können. Das führt zu einer deutlich höheren Prozesssicherheit und Maschinenauslastung.
Applikationen
Detektion, Prüfung, Identifikation, Messung, Positionierung und Farberkennung
Detektion, Prüfung, Identifikation, Messung, Positionierung und Farberkennung
Robotikfunktionen
Greiferfreiraumprüfung, Ergebnisoffset 2D/3D und weitere
Greiferfreiraumprüfung, Ergebnisoffset 2D/3D und weitere
Objekterkennung
Kontur, Mustervergleich, Messschieber, Formfinder, Konturprüfungen und weitere
Kontur, Mustervergleich, Messschieber, Formfinder, Konturprüfungen und weitere
Varianten
3 Kamerasysteme zur Auswahl für Standard- bis zu komplexen Aufgaben
3 Kamerasysteme zur Auswahl für Standard- bis zu komplexen Aufgaben
Konnektivität
Profinet, Ethernet/IP, TCP/IP, SMB, (S)FTP, Service Port
Profinet, Ethernet/IP, TCP/IP, SMB, (S)FTP, Service Port
Integration
Integrierbar in Automationszellen oder Stand-Alone
Integrierbar in Automationszellen oder Stand-Alone
Geschwindigkeit
bis zu 80 Bilder pro Sekunde
bis zu 80 Bilder pro Sekunde
Auflösung
1600x1200px
1600x1200px
Transportband
Es stehen Transportbänder in den Längen von einem bis fünf Metern zur Auswahl. Alle Transportbänder sind bis 80°C einsetzbar und verfügen über 2mm dicke PVC-Bänder deren Geschwindigkeit regelbar ist.
Transportbänder in den Längen
1000 bis 5000 mm
1000 bis 5000 mm
Maximale Geschwindigkeit
10 m/min regelbar
10 m/min regelbar
Verstellbare Arbeitshöhe
700 - 1500 mm
700 - 1500 mm
Maximale Belastung
15 kg
15 kg
Laufbandbreite
400 mm
400 mm
Gesamtbreite
500 mm
500 mm
Schutzzaun und Sicherheitssystem
Der Schutzzaun kann im Baukastensystem zusammengestellt werden. Wir bieten Zaunelemente in den Längen 200 – 1400 mm. Schwenktüren und Gitter mit Durchreiche werden mit entsprechenden Sicherheitssystemen angeboten, die verhindern, dass Mitarbeiter den Sicherheitsbereich während dem laufenden Betrieb betreten.
Zaunhöhe
2000 mm
2000 mm
Länge der Zaunelemente
200 - 1400 mm
200 - 1400 mm
Baukastensystem
Einfache Konfiguration
Einfache Konfiguration
Schnellmontagesystem
Einfache Montage
Einfache Montage

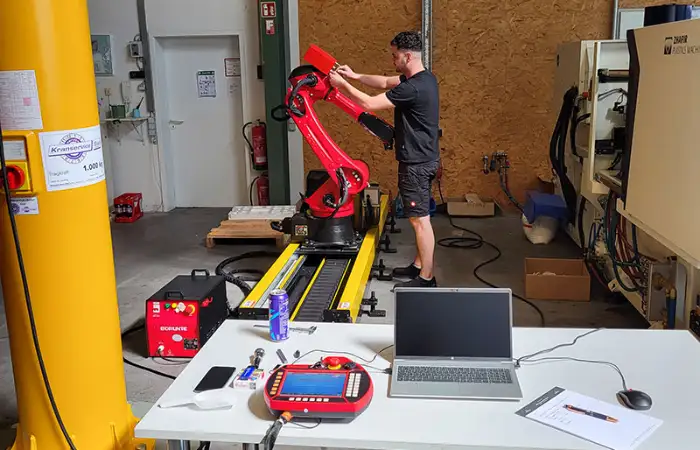

Dienstleistungen
Installation, CE-Abnahme und Schulung
Unser Ziel ist es, die Umstellung auf Automation zu vereinfachen. Daher bieten wir eine Komplettlösung an. Auf Wunsch übernehmen wir die Installation aller Komponenten vom Roboter bis zum Schutzzaun sowie die CE-Abnahme und die Schulung der Anwender. Weiter haben wir einen Konfigurator entwickelt, um Ihnen bereits den Schritt zum Angebot zu erleichtern.
Konfigurator zur Automation
In Minuten zum Richtpreisangebot
Konfigurieren Sie Ihre Automation in nur zwei Minuten. Anschließend können Sie sich Ihre Konfiguration mit einem Klick per E-Mail zusenden lassen.
